Amperímetros CA con rectificador

Los amperímetros con sistema de bobina móvil y rectificador están diseñados para medir la corriente alterna (CA) manteniendo las ventajas de precisión y linealidad propias de los instrumentos de continua.

El rectificador incorporado convierte la señal alterna en continua, permitiendo al mecanismo de bobina móvil operar correctamente. Esto se traduce en una escala completamente lineal y en una indicación que comienza desde valor cero, ofreciendo una lectura clara, precisa y sensible.

Su uso está pensado para instalaciones donde se requiere una visualización precisa de pequeñas variaciones y una respuesta estable.


    INFORMACIÓN BÁSICA DE PROTECCIÓN DE DATOS: Responsable del tratamiento: SOCIEDAD ANÓNIMA DE CONSTRUCCIONES INDUSTRIALES Finalidad del tratamiento: Gestionar las consultas planteadas y el envío de newsletters, comunicaciones comerciales y promociones. Legitimación del tratamiento: Interés legítimo y consentimiento del interesado/a. Conservación de los datos: Se conservarán mientras exista un interés mutuo o durante el tiempo necesario para el cumplimiento de las obligaciones legales. Destinatarios: Prestadores de servicio o colaboradores. Derechos: Derecho a retirar el consentimiento en cualquier momento. Derecho de acceso, rectificación, portabilidad y supresión de sus datos y a la limitación u oposición al su tratamiento. Datos de contacto para ejercer sus derechos: info@saci.es Información adicional: Puede consultar la información adicional en nuestra Política de privacidad

    Ficha técnica
    Certificado

    Detalles técnicos

    • Características técnicas
    • Datos técnicos

    Carril DIN
    CC5VRG – 45×52,5 mm DIN – 0,15kg

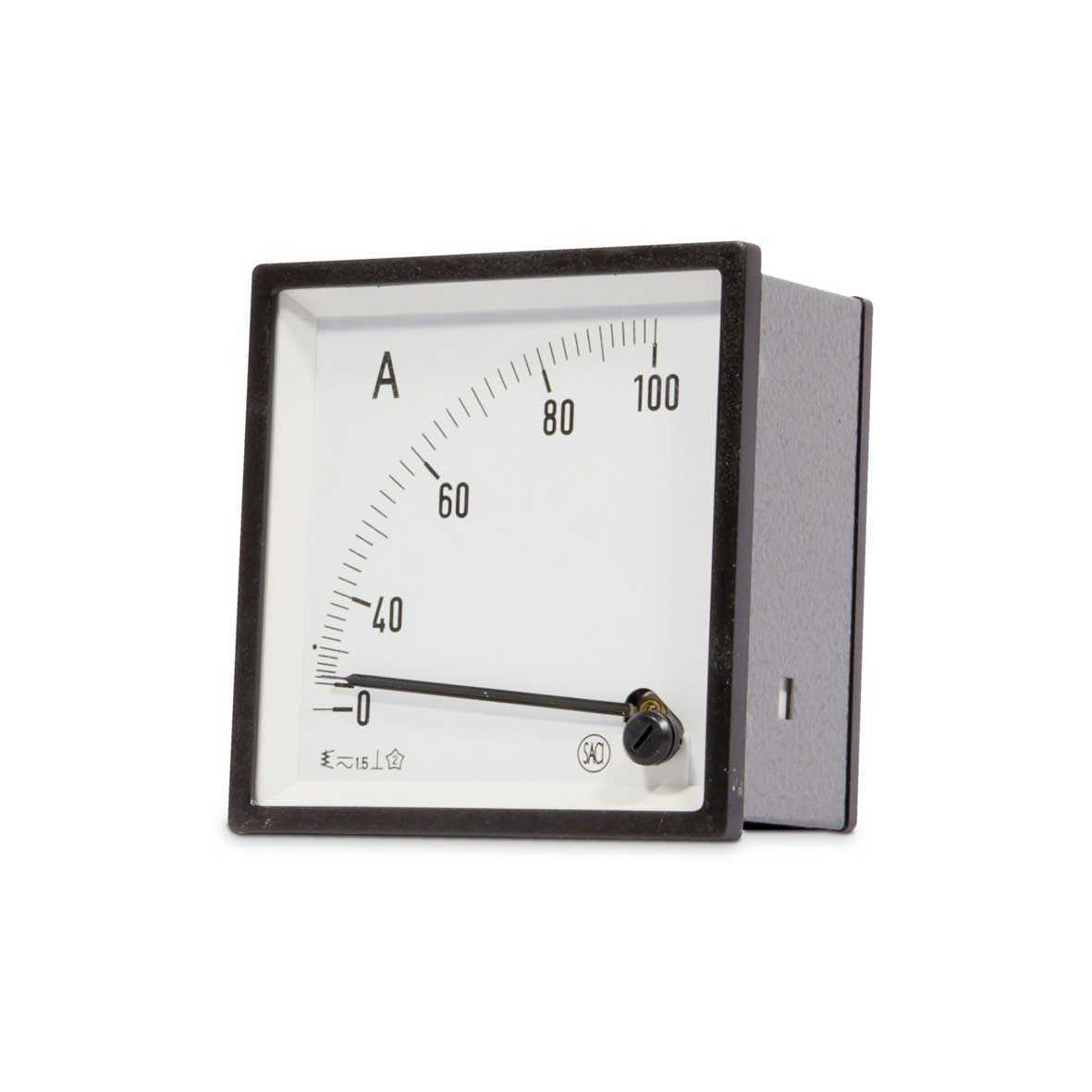

    Escala 90º Lateral
    CC5VG – 48x48mm – 0,14kg
    CC4VG – 72x72mm – 0,2kg
    CC3VG – 96x96mm – 0,28kg
    CC2VG – 144x144mm – 0,5kg

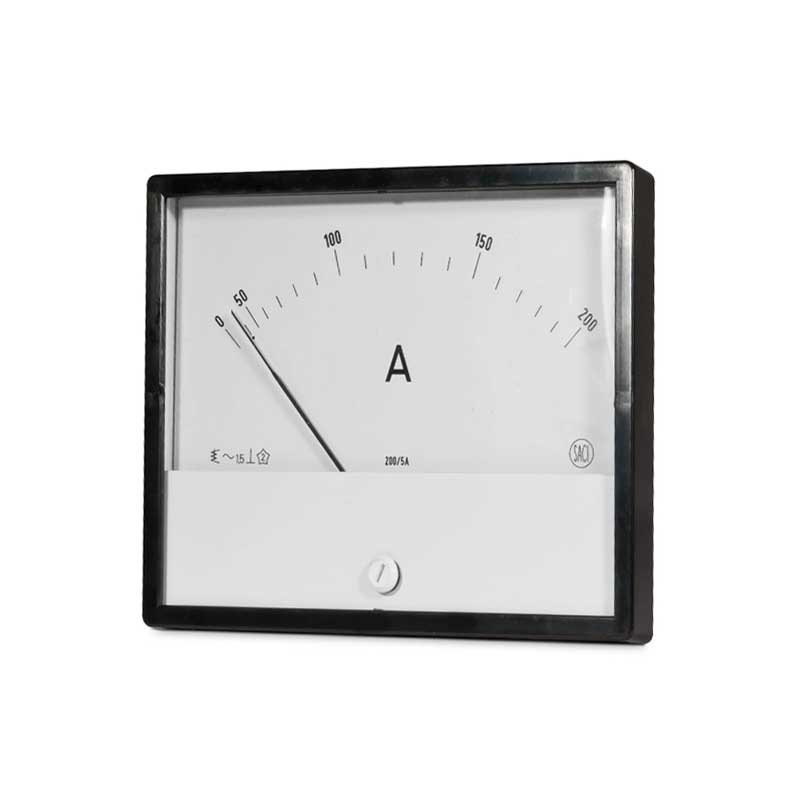

    Escala 90º central
    CCb7G – 80x64mm – 0,15kg
    CCb3G – 105x80mm – 0,19kg
    CCb8G – 130x100mm – 0,25kg

    Escala 240º
    CC5CG – 48x48mm – 0,20kg
    CC4CG – 72x72mm – 0,32kg
    CC3CG – 96x96mm – 0,38kg
    CC2CG – 144x144mm – 0,68kg

    Frecuencia: 50 ó 60 Hz
    Precisión: 1,5 %
    Carril DIN y escala

    AMPERÍMETROS (μA, mA y A) Escala 90º y  240º
    Rango de medida (ln): 40; 50; 60; 100, 150; 250; 300; 400; 500 ó 600 µA
    Rango de medida (ln): 1; 1,5; 2; 2,5; 3; 4; 5; 6; 10; 15; 20; 25; 40; 50; 60; 100; 150; 250; 300; 400; 500 ó 600 mA
    Rango de medida (ln): 1; 1,5; 2; 2,5; 3; 4 ó 5 A
    Rango de medida (ln): x/5A; x/1A

    AMPERÍMETROS DE RELACION (solo escala 240º)
    Módulo (ln): X/5A ó X/1 A
    Escalas estándar (ln): 10; 15; 20; 25; 30; 40; 50; 60 ó 75A y múltiplos
    Módulo (2ln): 2X/5A ó 2X/1 A
    Escalas estándar (2ln): 10..20; 15..30; 20..40; 25..50 30..60; 40..80; 50..100; 60..120 ó 75..150 A y múltiplos
    Módulo (5ln): 5X/5A ó 5X/1 A
    Escalas estándar (5ln): 10..50; 15..75; 20..100; 25..125; 30..150; 40..200; 50..250; 60..300 ó 75..375A y múltiplos
