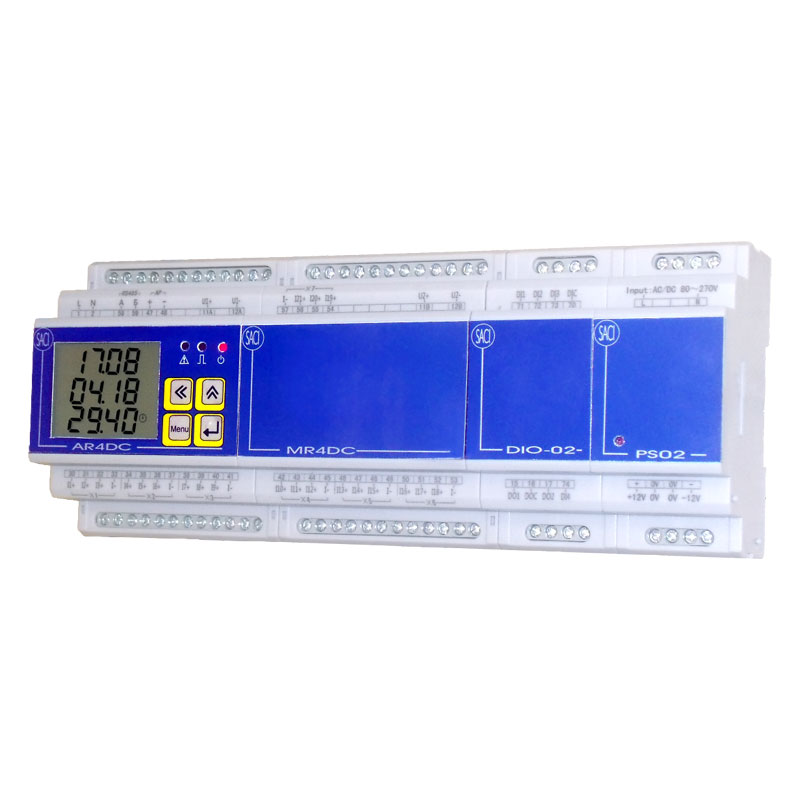

Analizador de red AR4DCT

Analizador de red AR4DCT

El analizador de efecto Hall AR4DCT, está diseñado para la medida de tensión, corriente, potencia y energía en sistemas de corriente continua usando sensores de efecto Hall. Su salida serie RS 485 permite su monitorización de manera sencilla. Incluye sensor de temperatura y tensión nominal de 1500 V CC.


    INFORMACIÓN BÁSICA DE PROTECCIÓN DE DATOS: Responsable del tratamiento: SOCIEDAD ANÓNIMA DE CONSTRUCCIONES INDUSTRIALES Finalidad del tratamiento: Gestionar las consultas planteadas y el envío de newsletters, comunicaciones comerciales y promociones. Legitimación del tratamiento: Interés legítimo y consentimiento del interesado/a. Conservación de los datos: Se conservarán mientras exista un interés mutuo o durante el tiempo necesario para el cumplimiento de las obligaciones legales. Destinatarios: Prestadores de servicio o colaboradores. Derechos: Derecho a retirar el consentimiento en cualquier momento. Derecho de acceso, rectificación, portabilidad y supresión de sus datos y a la limitación u oposición al su tratamiento. Datos de contacto para ejercer sus derechos: info@saci.es Información adicional: Puede consultar la información adicional en nuestra Política de privacidad

    Ficha técnica
    Manual
    Software

    Detalles técnicos

    • Conexiones
    • Dimensiones
    • Características técnicas
    • Datos técnicos
    • Fijación a carril DIN
    • Corriente continua
    • Sensores de efecto Hall: 9 corrientes (básico)
    • Ampliable a 33 corrientes
    • Salida RS485
    • Energía bidireccional
    • Opcionales: 4 entradas digitales y 2 salidas

    ENTRADA

    • Tensión nominal (Un): 1500 V CC
    • Sobrecarga continua: 1,2 Un
    • Consumo propio: < 1VA
    • Impedancia: > 4 MΩ
    • Corriente nominal (In): 4 V CC
    • Sobrecarga continua: 1,2 In
    • Consumo propio: < 1 VA

    TENSIÓN AUXILIAR

    • Aux.V CA / CC: 80 – 270 V
    • Consumo propio: < 5 VA

    SALIDA

    • Relé de salida: 250 V /5A CA, 30V /5 A CC
    • Anchura del pulso: 80 ± 20% ms
    • Puerto serie: RS485
    • Protocolo: Modbus RTU
    • Velocidad de transmisión: Programable  1, 2 – 19,2 kbps
    • Conexión: 2 hilos
