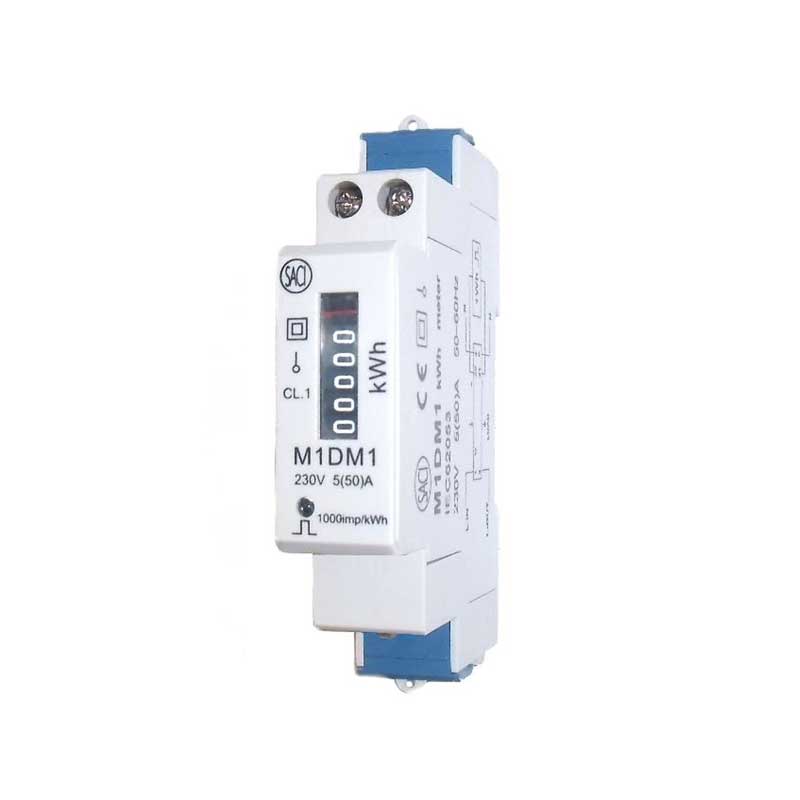

Contador de energía M1DM1
El contador de energía M1DM1 es un contador monofásico de medida directa hasta 50 A. Cuenta con un shunt interno. Tiene un contador LED de consumo de energía y un contador electromecánico de 6 dígitos. La salida de impulsos es SO (DIN 43864). Está formado por 2 módulos en carril DIN.
Detalles técnicos
- Conexiones
- Dimensiones
- Características técnicas
- Datos técnicos
- Monofásico
- Precisión Cl.1 (EN 62053)
- Medida directa hasta 80 A
- Shunt interno
- Indicador LED de consumo de energía
- Contador electromecánico de 6 dígitos
- Salida de impulsos: SO (DIN 43864)
- 2 módulos DIN
Normas
- EN 62053-21
- EN 62053-22
- EN 62053-23
- DIN 43864
- EN 61010
ENTRADA DE TENSIÓN
- Tensión nominal (Un): 230 VCA
- Consumo propio: < 8 Va, 2W
- Margen de medida: ± 30% Un
- Frecuencia: 50 – 60 Hz
ENTRADA DE CORRIENTE
- Intensidad IB (IMAX): 5 (80) A
- Consumo propio: < 1 VA
- Margen de medida: 0 – 100 % IMAX
- Intensidad de arranque: < 0,4% IB
SALIDA DE IMPULSOS (Optoacoplador)
- Número de salidas: 1
- Peso de impulso: 1000 impulsos / kWh
- Tipo SO (DIN43864): Optoacoplador
- Aislamiento: 3 kV, 1 min
- Intensidad máxima: 50 mA
- Tensión: 5 – 48 V CC
- Duración del impulso: > 70 ms
