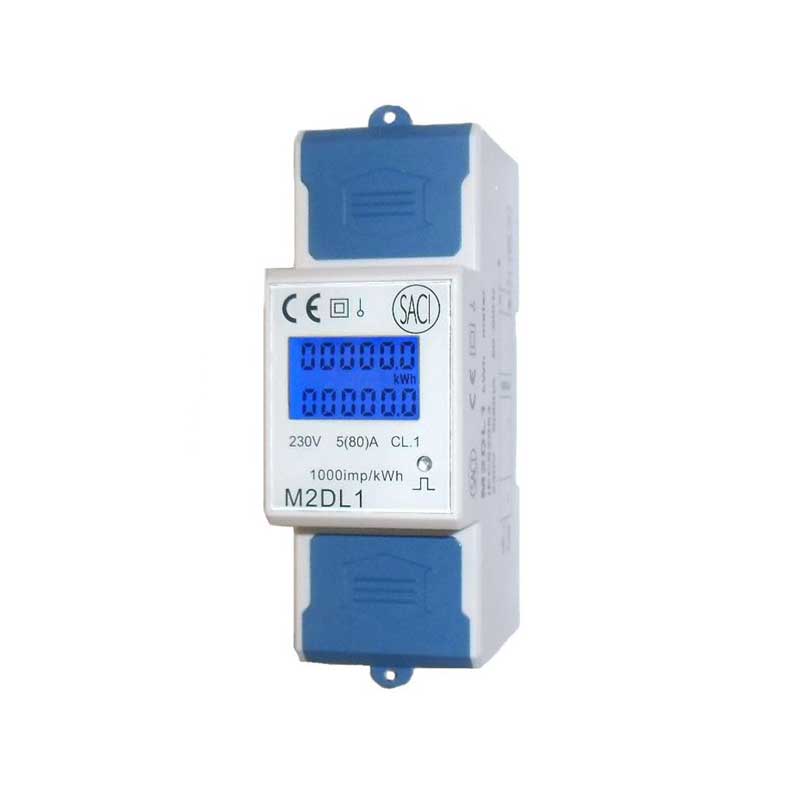

Contador de energía M2DL1
El contador de energía M2DL1 es un dispositivo monofásico diseñado para ofrecer una medición precisa del consumo energético. Gracias a su precisión Cl. 1 (EN 62053), este contador sencillo garantiza exactitud en la medición, por lo que es perfecto para aplicaciones que necesitan un seguimiento detallado del consumo eléctrico. Este modelo permite una medida directa hasta 80 A.
Detalles técnicos

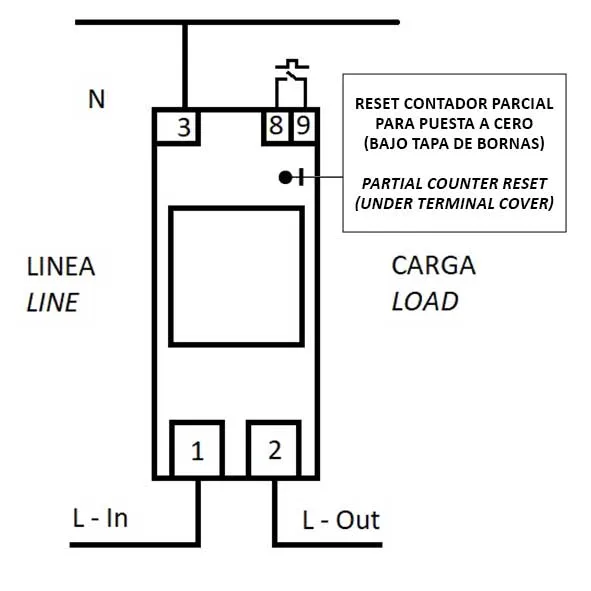

- Conexiones
- Dimensiones
- Descripción
- Características técnicas
- Datos técnicos
- Normas
El contador de energía monofásico está equipado con un shunt interno. De esta manera, se elimina la necesidad de elementos externos para la medición de corriente. Además, cuenta con un indicador LED de consumo de energía, que proporciona una visualización clara y en tiempo real del estado de la energía utilizada.
El contador de energía M2DL1 no solo ofrece muy buena precisión en la medición, sino que también incluye funciones avanzadas, como dos contadores (parcial y total), lo que permite llevar un control exhaustivo del consumo a lo largo del tiempo. Esta funcionalidad es particularmente útil en aplicaciones donde es necesario diferenciar entre consumos específicos o periodos de tiempo distintos.
Otro punto destacado es su salida de impulsos SO (DIN 43864), que facilita la integración del dispositivo en sistemas de gestión energética, proporcionando datos en tiempo real para su análisis posterior. Esto convierte al contador de energía monofásico en una herramienta importante para el ahorro energético y el control de costes.
Aplicaciones
El contador de energía monofásico M2DL1 es perfecto para una variedad de aplicaciones que requieren la medición precisa del consumo energético. Su diseño y sus funciones avanzadas lo convierten en una excelente opción para proyectos en viviendas, oficinas, pequeñas instalaciones comerciales… Además, su capacidad de integración en sistemas de gestión energética permite optimizar el uso de la energía y reducir los costes operativos.
- Contador de energía monofásico
- Precisión Cl.1 (EN 62053)
- Medida directa hasta 80 A
- Shunt interno
- Indicador LED de consumo de energía
- Contador electrónico de 6 dígitos
- Dos contadores (Parcial y total)
- Salida de impulsos: SO (DIN 43864)
- 2 módulos DIN
ENTRADA DE TENSIÓN
- Tensión nominal (Un): 230 V CA
- Consumo propio: < 8 VA, 2 W
- Margen de medida: ± 15 % Un
- Frecuencia: 50 – 60 Hz
ENTRADA DE CORRIENTE
- Intensidad IB (IMAX): 5 (80) A
- Consumo propio: < 1 VA
- Margen de medida: 0 – 100 % IMAX
- Intensidad de arranque (In): < 0,4 % IB
SALIDA DE IMPULSOS (OPTOACOPLADOR)
- Número de salidas: 1
- Peso de impulsos: 1000 impulsos / kWh
- Tipo SO (DIN 43864): Optoacoplador
- Aislamiento: 3 kV, 1 min
- Intensidad máxima: 50 mA
- Tensión: 5 – 48 V CC
- Duración del impulso: > 70 ms
OTRAS CARACTERÍSTICAS
- Tipo de contador: Display LED
- Dígitos: 5 enteros + 1 decimal
- Nº contadores: – 2 (total y parcial)
- Clase: 1 (EN 62053)
- T. de funcionamiento: – 20 / + 60 ºC
- Indicador energía: LED parpadeante
- Constante del contador: 1000 pulsos kWh
- Material de envolvente: ABS, UL94 V0
- Caja modular: 2 módulos (35 mm)
- Bornas: Precintables
- Terminales: Con tornillo
- Terminales entrada fase: 24 mm2
- Terminales impulsos y neutro: 12 mm2
- Montaje: Carril DIN 35 mm
El contador de energía M2DL1 cumple con las siguientes normativas para asegurar su seguridad en diferentes entornos:
EN 62053-21
EN 62053-22
EN 62053-23
DIN 43864
EN 61010
