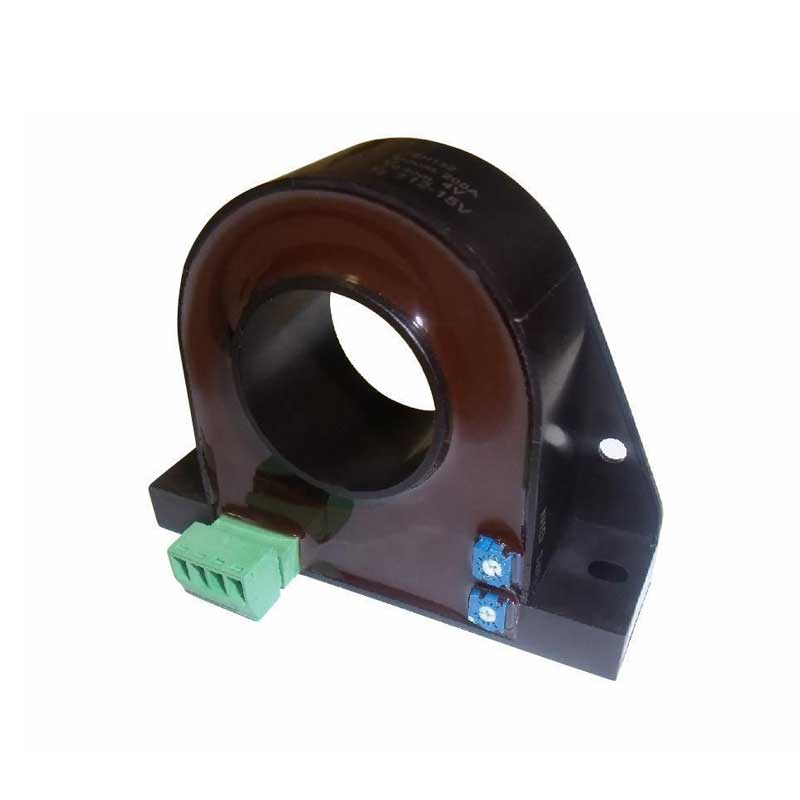

Transformador de Efecto Hall TEH-132
Estos transformadores utilizan el efecto Hall para medir corrientes y campos magnéticos. Estos dispositivos suelen tener un núcleo magnético alrededor del cual se enrollan bobinas para generar una señal de salida proporcional a la corriente de entrada. Este tipo de transformador se utiliza en diversas aplicaciones, como la medición de corrientes en sistemas de potencia y la detección de campos magnéticos en sensores industriales.
Detalles técnicos
- Dimensiones
- Características técnicas
- Datos técnicos
- Relaciones
Modelo
TEH-132
Tensión de alimentación (Vc): ± 12 V a 15 V C.C (±5%)
Resistencia de carga( RL): >1 kΩ
Tensión de salida (analógica): ± 4 V
DC Precisión: ± 0.5 %
AC Precisión: ± 1 %
Error de linealidad: ± 0.5 %
Tensión de offset: <± 10 mV
TCVoe Derivac. térmica de Voe: <± 1mV / ºC
TCVout Derivac. térmica de Vout: ± 0.05% / ºC
Tr Tiempo de respuesta: < 3 μs
di/dt: > 50 A/μs
BW Ancho de banda: DC 50 kHz
Vis Tensión de aislamiento: 5 KV
Ris Resistencia de aislamiento: >500 MΩ
Ic Consumo de corriente: < 20 mA
Normas
- IEC 60185
- UNE EN 618691 (IEC 618691)
- UNE EN 618692 (IEC 618692)
- VDE 0414
- IEC60801-3.4
- DIN 57414
- BS 3938
- EN 50081
- EN 50082
- IEC61010
- UL94-V0
Detalles de la tabla de relaciones del producto:
