Transformadores de medida. TU_R Clase 0,5s

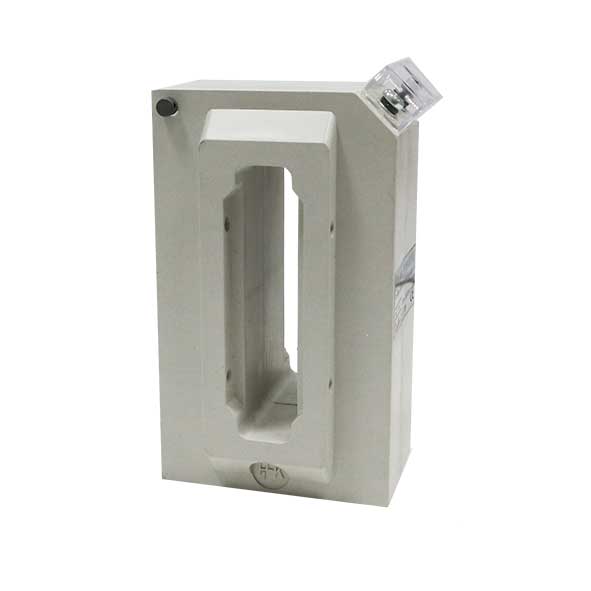

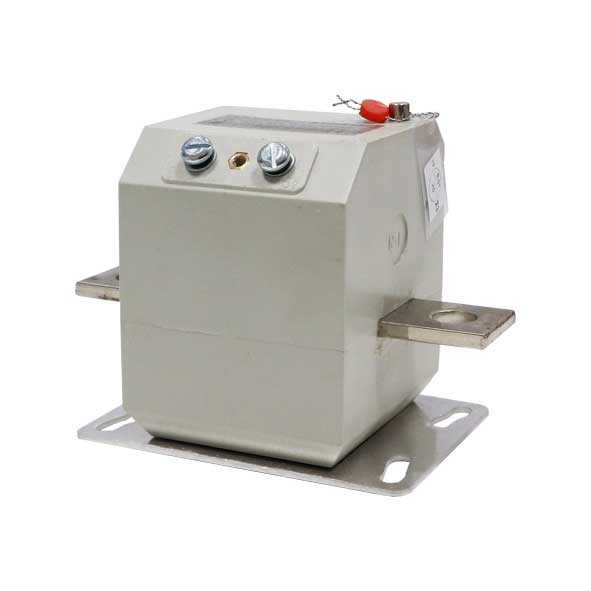

Transformador de corriente TU3R para primario bobinado y TUP20R para primario pasante. En ambos casos la envolvente es de resina lo que le dota de una mayor robustez y posibilidad de instalación en ambientes adversos. Estos transformadores se encuentran homologados para su instalación en compañías eléctricas de España.
Sin existencias
Detalles técnicos
- Dimensiones
- Características técnicas
- Datos técnicos
- Relaciones
- Normas
Modelos
TU3R (0,5s)
TUP20R (0,5s)
- Factor de seguridad: Fs < 5
- Tensión de servicio (máxima): 720 V
- Tensión de ensayo: 3 kV CA (1min)
- Frecuencia: 50-60 hz
- Intensidad térmica nominal de cortocircuito: 60xIn ó Ith limitada por las dimensiones del cable o la barra de primario
- Intensidad dinámica nominal: IDyn = 2,5 x Ith
- Sobrecarga continua: ID = 1,5 x In
- Temperatura de funcionamiento: -10 … 50 ºC
- Precisión: 0,5s
- Intensidad secundaria nominal: x/5
- Clase de aislamiento: Clase E // Clase B (130 ºC) disponible
Detalles de la tabla de relaciones del producto:
- IEC 60185
- IEC 61010
- UNE EN 61869-1 (IEC 61869-1)
- UNE EN 61869-2 (IEC 61869-2)
- UNE-EN 61000-6-3
- UNE-EN 61000-6-1
- UL94-V0
- VDE 0414
- DIN 57414
- BS 3938
