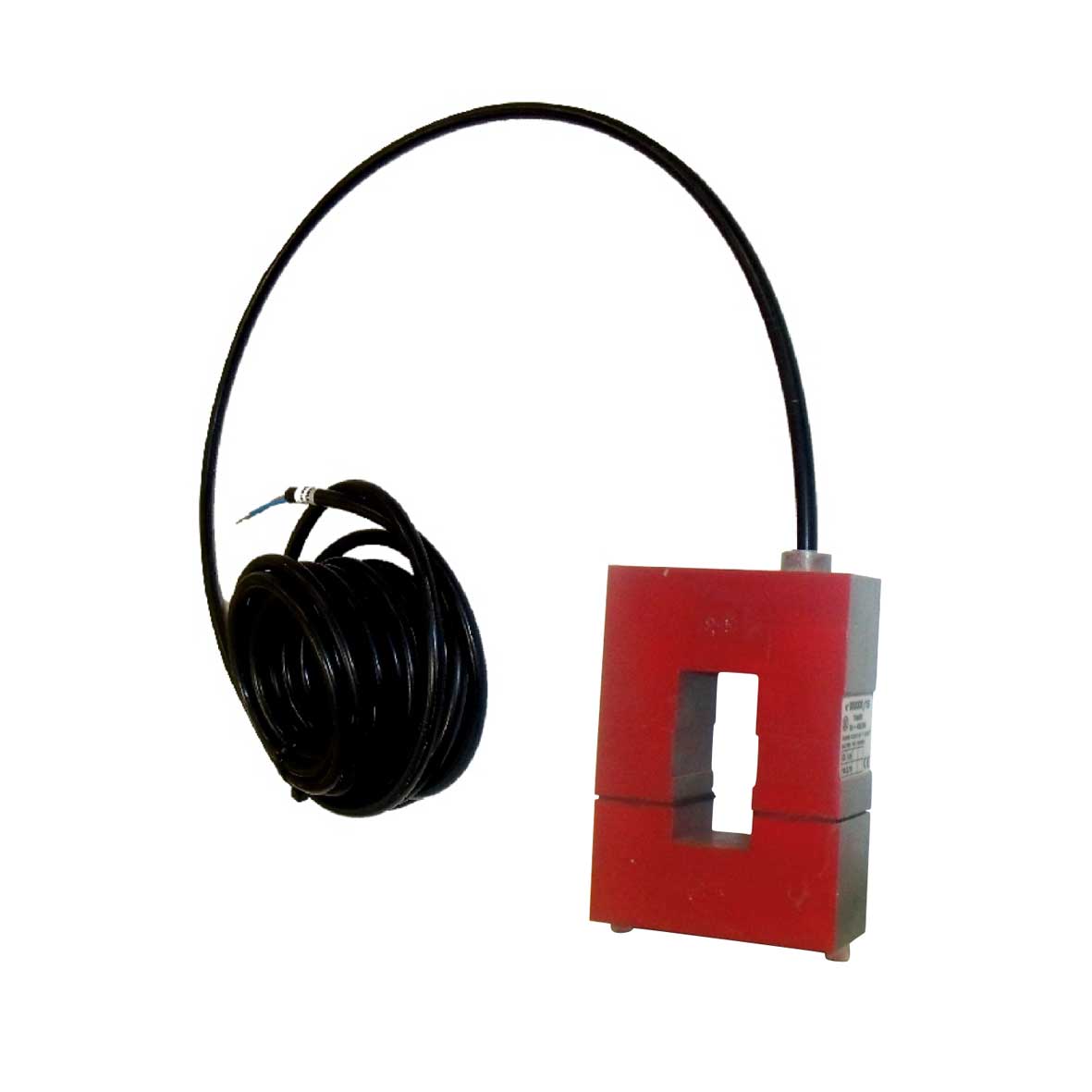

Transformadores de núcleo abierto (con cable incorporado) TA60RI
Transformadores de tensión TA60RI con núcleo abierto y encapsulados en resina. (Cable incorporado).
Detalles técnicos
- Dimensiones
- Características técnicas
- Datos técnicos
- Relaciones
Modelo
TA60RI
Transformador de núcleo abierto encapsulado en resina. Gama extendida de 150% con cable incorporado de 6 metros (2×2,5mm2)
Sobrecarga continua: 1,5xln
Intensidad térmica nominal de cortocircuito: 60xln
Intensidad dinámica nominal: 2,5xlth
Tensión de servicio: 720 V CA
Tensión de ensayo: 3kV, 1min.
Clase de aislamiento: A
Normas
- IEC 60185
- UNE EN 618691 (IEC 618691)
- UNE EN 618692 (IEC 618692)
- VDE 0414
- IEC60801-3.4
- DIN 57414
- BS 3938
- EN 50081
- EN 50082
- IEC61010
- UL94-V0
Datos técnicos general
- Factor de seguridad: Fs < 5
- Tensión de servicio (máxima): 720 V
- Tensión de ensayo: 3 kV CA (1min)
- Frecuencia: 50-60 hz
- Intensidad térmica nominal de cortocircuito: Ith limitada por las dimensiones del cable o la barra de primario
- Intensidad dinámica nominal: IDyn = 2,5 x Ith
- Sobrecarga continua: ID = 1,2 x IN
- Temperatura de funcionamiento: -10 … 50 ºC
- Precisión: 0,5 – 1 – 3 (0,2s; 0,2 y 0,5s bajo petición)
- Intensidad secundaria nominal: /5 ó /1A
- Clase de aislamiento: Clase E // Clase B (130 ºC) disponible
Detalles de la tabla de relaciones del producto:
