Transformadores de perfil estrecho triples TU_PS-3
El transformador de corriente TU__PS-3 para instrumentación de medida está diseñado para sistemas trifásicos. Es para primario pasante, bien de cable o bien de pletina. Su envolvente es de plástico. Cuentan con perfil estrecho, y como tienen las tres fases en el mismo equipo permiten una mejor adaptación en el cuadro por sus reducidas dimensiones.
Detalles técnicos
- Dimensiones
- Características técnicas
- Datos técnicos
- Relaciones
Modelo/ Barra/ Cable

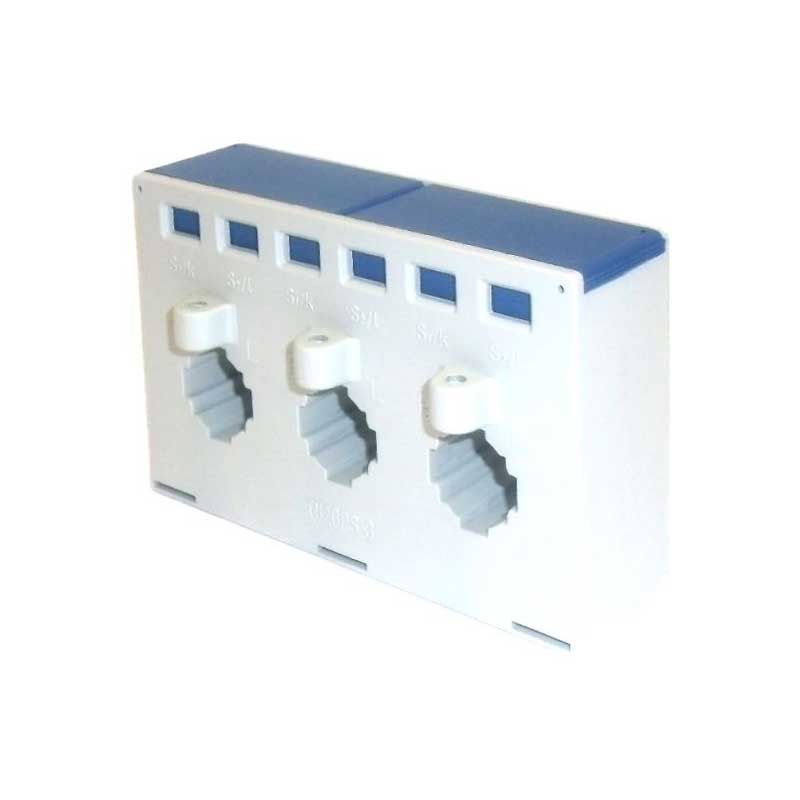

TU20PS-3/ 20×6/ Ø18

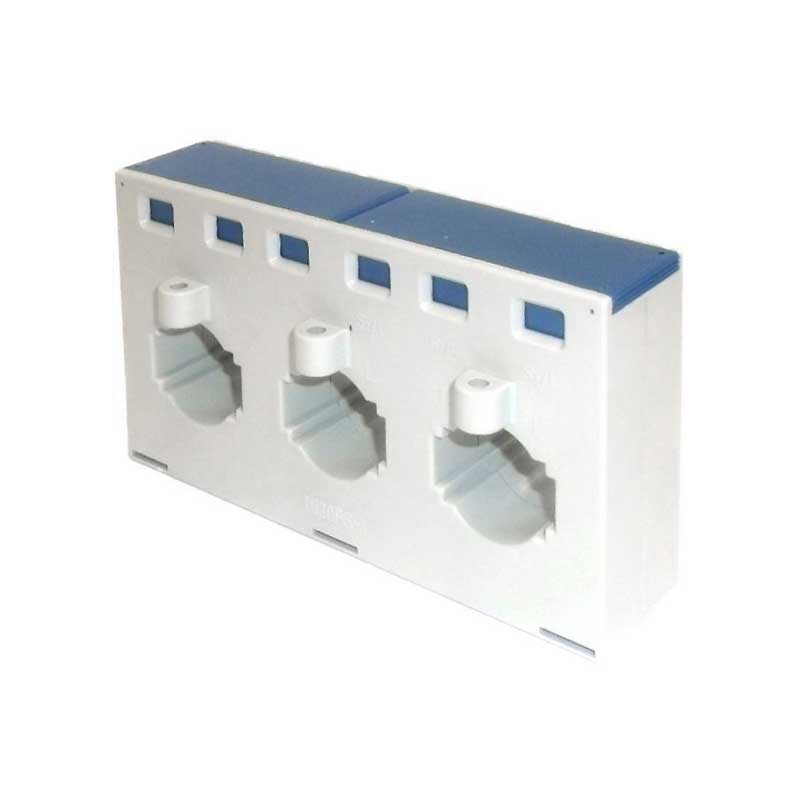

TU30PS-3 / 30×10 / Ø25
- Primario pasante
- Para cable o pletina
- Envolvente de plástico
- Perfil estrecho
Normas
- IEC 60185
- UNE EN 618691 (IEC 618691)
- UNE EN 618692 (IEC 618692)
- VDE 0414
- IEC60801-3.4
- DIN 57414
- BS 3938
- EN 50081
- EN 50082
- IEC61010
- UL94-V0
Datos técnicos general
- Factor de seguridad: Fs < 5
- Tensión de servicio (máxima): 720 V
- Tensión de ensayo: 3 kV CA (1min)
- Frecuencia: 50-60 hz
- Intensidad térmica nominal de cortocircuito: Ith limitada por las dimensiones del cable o la barra de primario
- Intensidad dinámica nominal: IDyn = 2,5 x Ith
- Sobrecarga continua: ID = 1,2 x IN
- Temperatura de funcionamiento: -10 … 50 ºC
- Precisión: 0,5 – 1 – 3 (0,2s; 0,2 y 0,5s bajo petición)
- Intensidad secundaria nominal: /5 ó /1A
- Clase de aislamiento: Clase E // Clase B (130 ºC) disponible
Detalles de la tabla de relaciones del producto:
