Voltímetros CA con rectificador
Los voltímetros con sistema de bobina móvil y rectificador están diseñados para medir la tensión alterna (CA) manteniendo las ventajas de precisión y linealidad propias de los instrumentos de continua. El rectificador incorporado convierte la señal alterna en continua, permitiendo al mecanismo de bobina móvil operar correctamente. Esto se traduce en una escala completamente lineal y en una indicación que comienza desde valor cero, ofreciendo una lectura clara, precisa y sensible. Su uso está pensado para instalaciones donde se requiere una visualización precisa de pequeñas variaciones y una respuesta estable.
Detalles técnicos
- Características técnicas
- Datos técnicos

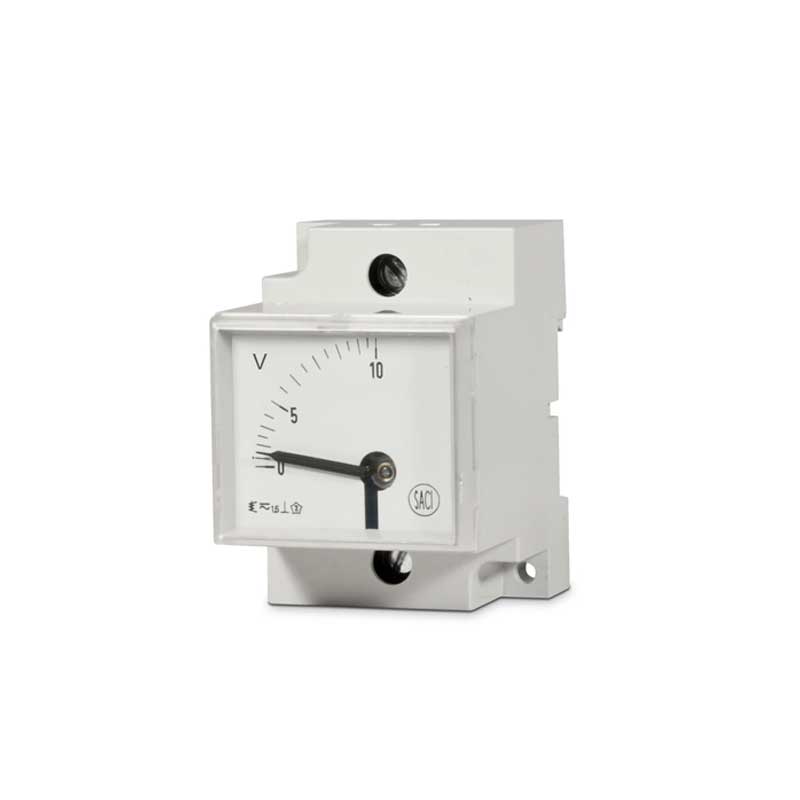

Carril DIN
CC5VRG – 45×52,5 mm DIN – 0,15kg

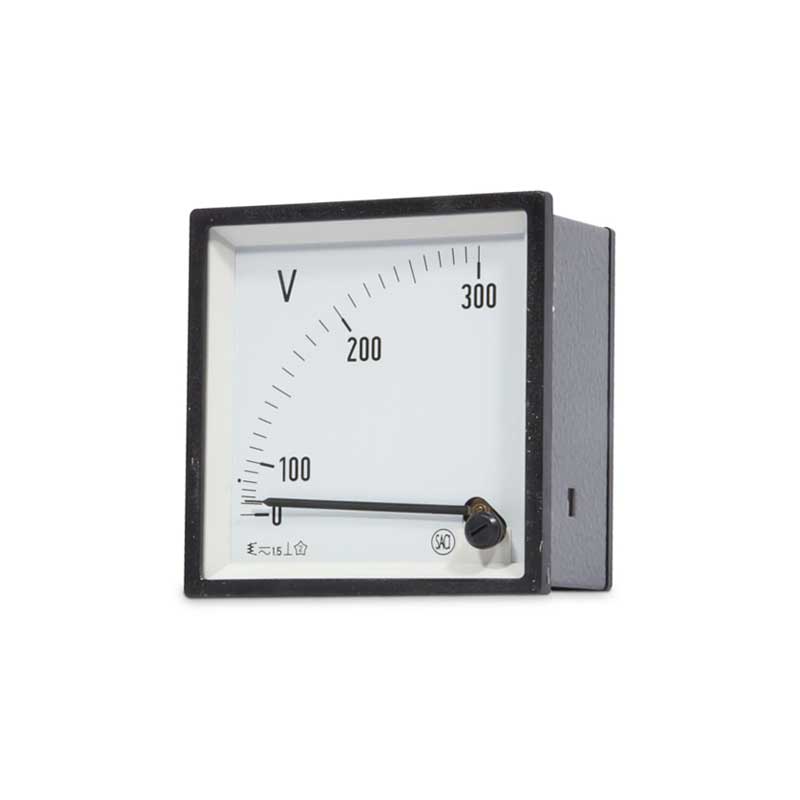

Escala 90º Lateral
CC5VG – 48x48mm – 0,14kg
CC4VG – 72x72mm – 0,2kg
CC3VG – 96x96mm – 0,28kg
CC2VG – 144x144mm – 0,5kg
Escala 90º central
CCb7G – 80x64mm – 0,15kg
CCb3G – 105x80mm – 0,19kg
CCb8G – 130x100mm – 0,25kg

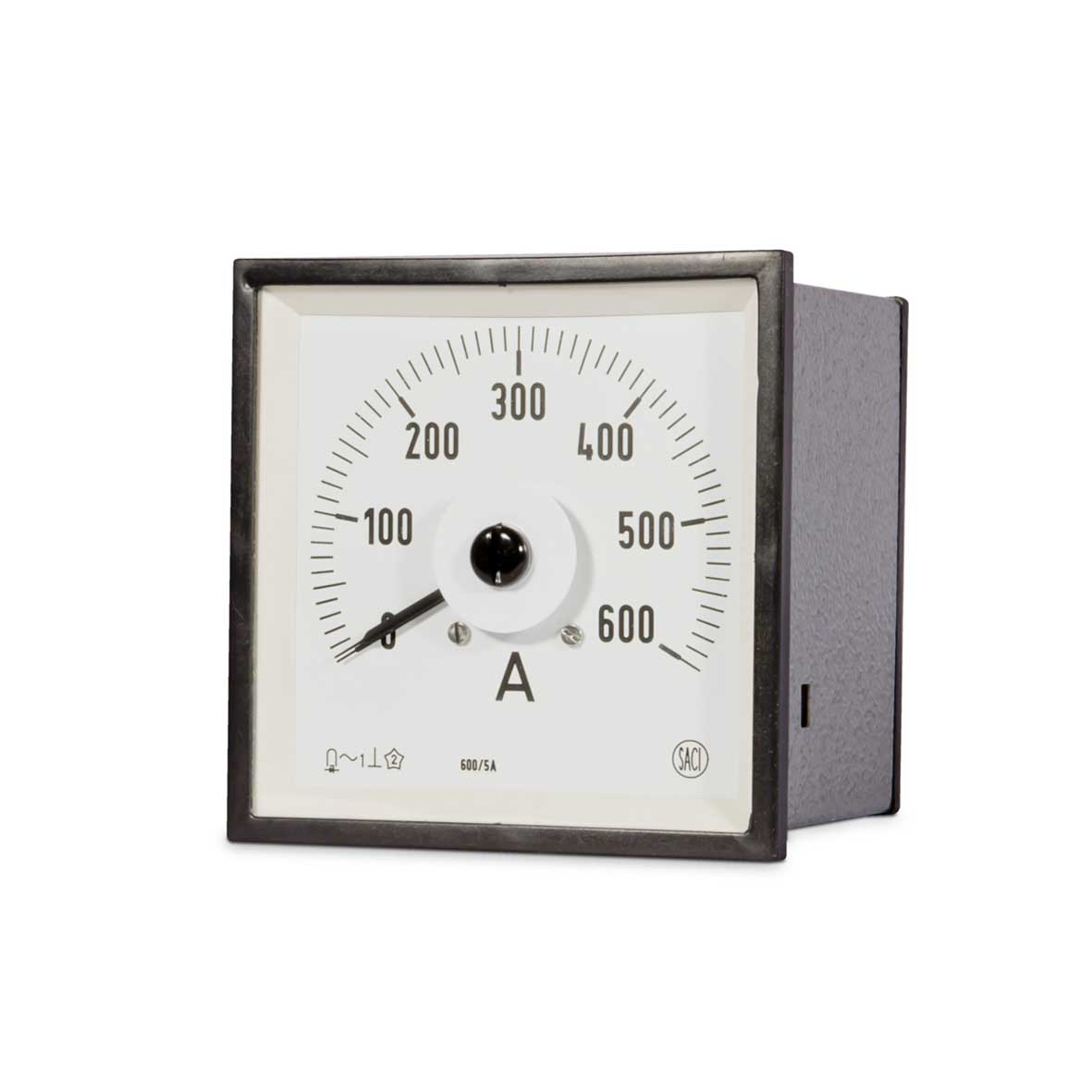

Escala 240º
CC5CG – 48x48mm – 0,20kg
CC4CG – 72x72mm – 0,32kg
CC3CG – 96x96mm – 0,38kg
CC2CG – 144x144mm – 0,68kg
Frecuencia: 50 ó 60 Hz
Precisión: 1,5 %
VOLTÍMETROS DE RELACIÓN
Rango de medida (Vn): x/100V ó x/110V
VOLTÍMETROS DIRECTOS
Rango de medida (Vn): 6; 10; 15; 25; 30; 40; 50; 60; 100; 150; 250; 300; 400; 500 ó 600 V
